CDLF-PB水冷静音不锈钢多级泵

产品简介

---

CDLF-PB水冷静音泵最大特点是自带内循环系统，流体通过内循环系统带走电机热量替代风扇起到冷却作用，同时循环的流体又有效的隔绝了电磁音，从而较大的降低了泵的噪音。 泵采用水力模型设计和耐磨机械密封，过流部件与电机机壳均采用不锈钢材质，避免了二次污染，具有运行平稳，高效，节能，环保，使用维护方便等特点，是理想的供水用泵。

适用范围

典型应用：

• 市政供水及增压
• 生活小区供水及增压
• 高层建筑给排水
• 水处理，渗透及过滤系统
• 空调与制冷系统
• 其它低噪音水泵应用领城

多级泵适用范围

• 产品适用于低粘度，清洁，非易燃易爆，不含固体颗粒或纤维的液体。
• 介质温度：-15~+40℃
• 流量范围：5~110m3/h
• 最大压力：30bar
• 最高环境温度：+40℃
• 最高海拔：1000m
• 最小进口压力：参照PSH曲线

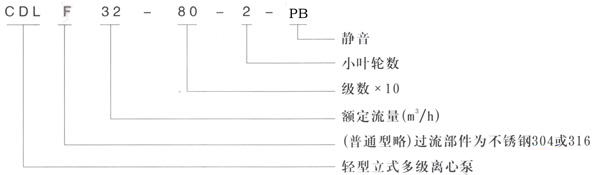

型号意义

---



选型范围

---

说明	CDL8	CDL16			CDL20		CDL32		CDL42		CDL65	CDL85
额定流量(m3/h)	8	16			20		32		42		65	85
额定流量(l/s)	2.2	4.4			5.6		8.9		11.7		18	24
流量范围(m3/h)	5-12	8-12			10-28		16-40		25-55		30-80	50-110
流量范围(l/s)	1.4-3.3	2.2-6.1			2.8-7.8		4.4-11.1		6.9-15.3		8.3-22.2	13.8-30.5
最大压力(bar)	21	22			23		26		30		22	17
电机功率(kw)	5.5-7.5	5.5-15			5.5-18.5		5.5-30		5.5-45		5.5-45	5.5-45
温度范围(℃)	-15~+40℃
最高效率(%)	64		66	69		76		78		80			81
类型
CDLF	·		·	·		·		·		·			·
CDLF管路联接
DIN法兰	DN40		DN50	DN50		DN65		DN80		DN100			DN100



性能参数本数据仅供参考，请以实际订货为准！

---

CDL,CDLF8

型号	电机	Q （m3/h)	5	6	7	8	9	10	11	12
CDLF8-130	5.5	H (M)	131	127	121	117	110	104	95	85
CDLF8-140	5.5		141	136	131	126	119	112	102	91
CDLF8-150	5.5		151	146	140	135	127	120	109	98
CDLF8-160	5.5		161	156	149	144	136	128	117	104
CDLF8-170	7.5		171	165	159	153	144	136	124	111
CDLF8-180	7.5		181	175	168	162	153	144	131	117
CDLF8-190	7.5		191	185	177	171	161	152	139	124
CDLF8-200	7.5		201	195	187	180	170	160	146	130

CDL,CDLF16

型号	电机	Q （m3/h)	8	10	12	14	16	18	20	22
CDLF16-50	5.5	H (M)	68	67	65	62	58	54	48	43
CDLF16-60	5.5		82	82	78	74	70	64	58	52
CDLF16-70	7.5		96	95	91	87	82	76	69	61
CDLF16-80	7.5		110	108	104	99	94	86	79	70
CDLF16-90	11		124	121	117	112	106	98	90	79
CDLF16-100	11		138	135	131	125	118	109	100	88
CDLF16-110	11		152	148	144	137	130	121	110	96
CDLF16-120	11		166	162	157	150	142	132	120	105
CDLF16-130	15		180	176	170	162	154	144	130	114
CDLF16-140	15		194	190	184	175	166	156	140	123
CDLF16-150	15		208	203	196	187	178	166	150	132
CDLF16-160	15		222	216	209	200	189	176	160	142

CDL,CDLF20

型号	电机	Q (m3/h)	10	12	14	16	18	20	22	24	26	28
CDLF20-40	5.5	H (M)	54	53	52	51	49	47	44	41	37	33
CDLF20-50	5.5		67	66	64	62	60	58	55	50	45	40
CDLF20-60	7.5		81	79	77	75	73	70	66	61	55	49
CDLF20-70	7.5		95	93	91	89	86	82	77	71	65	58
CDLF20-80	11		109	107	105	102	99	94	89	82	75	67
CDLF20-90	11		123	120	118	115	112	106	100	93	85	76
CDLF20-100	11		136	134	131	128	124	118	111	103	95	85
CDLF20-110	15		150	148	145	141	137	130	122	114	105	94
CDLF20-120	15		164	162	158	154	149	142	133	124	114	102
CDLF20-130	15		178	176	172	167	162	154	145	134	123	111
CDLF20-140	15		192	189	185	180	174	166	156	145	133	119
CDLF20-150	18.5		206	103	198	193	184	178	167	156	143	127
CDLF20-160	18.5		220	217	212	206	198	190	178	166	152	136
CDLF20-170	18.5		234	230	225	219	212	202	190	177	162	145

CDL,CDLF32

型号	电机	Q （m3/h)	16	20	24	28	32	36	40
CDLF32-30-2	5.5	H (M)	47	13	41	38	33	28	21
CDLF32-30	5.5		54	51	48	44	40	35	27
CDLF32-40-2	7.5		65	62	58	53	46	40	30
CDLF32-40	7.5		72	69	65	59	53	47	37
CDLF32-50-2	11		83	79	74	68	60	52	41
CDLF32-50	11		90	86	81	74	67	59	47
CDLF32-60-2	11		101	97	90	83	74	65	51
CDLF32-60	11		108	104	97	90	81	72	57
CDLF32-70-2	15		119	114	107	98	88	78	60
CDLF32-70	15		126	121	113	105	95	85	67
CDLF32-80-2	15		136	131	123	110	102	90	71
CDLF32-80	15		144	138	130	120	109	97	77
CDLF32-90-2	18.5		154	148	140	129	117	102	82
CDLF32-90	18.5		162	156	147	136	124	109	88
CDLF32-100-2	18.5		175	166	157	146	131	115	91
CDLF32-100	18.5		182	173	164	152	138	122	98
CDLF32-110-2	22		193	184	173	164	146	128	102
CDLF32-110	22		200	191	180	168	153	135	109
CDLF32-120-2	22		211	201	189	178	160	140	113
CDLF32-120	22		218	208	196	184	167	147	120
CDLF32-130-2	30		230	218	206	193	174	153	124
CDLF32-130	30		237	225	213	200	181	160	131
CDLF32-140-2	30		247	235	222	210	189	165	135
CDLF32-140	30		255	242	229	216	196	172	142

CDL,CDLF42

型号	电机	Q （m3/h)	25	30	35	40	42	45	50	55
CDLF42-20-2	5.5	H (M)	40	38	36	33	32	30	27	23
CDLF42-20	7.5		48	46	44	42	41	39	35	31
CDLF42-30-2	11		63	61	58	54	52	50	44	38
CDLF42-30	11		71	69	66	63	61	58	53	47
CDLF42-40-2	15		87	84	80	75	73	69	62	54
CDLF42-40	15		95	92	88	84	81	78	71	62
CDLF42-50-2	18.5		111	107	102	96	93	88	80	69
CDLF42-50	18.5		119	115	110	105	101	97	88	78
CDLF42-60-2	22		135	130	124	117	113	108	97	85
CDLF42-60	22		143	138	132	125	122	116	106	93
CDLF42-70-2	30		158	152	146	138	134	127	115	100
CDLF42-70	30		166	161	154	146	142	135	124	109
CDLF42-80-2	30		182	175	168	159	154	146	133	116
CDLF42-80	30		190	184	176	167	162	154	141	124
CDLF42-90-2	30		205	198	190	180	174	166	150	132
CDLF42-90	37		214	207	198	188	183	174	159	140
CDLF42-100-2	37		230	221	212	200	194	185	168	147
CDLF42-100	37		238	230	220	209	203	193	177	155
CDLF42-110-2	45		255	145	236	223	217	206	188	165
CDLF42-110	45		263	255	244	232	225	214	196	173
CDLF42-120-2	45		280	270	259	245	238	226	206	181
CDLF42-120	45		289	280	268	255	247	236	216	190
CDLF42-130-2	45		305	294	282	267	259	247	225	195

CDL,CDLF65

型号	电机	Q （m3/h)	30	40	50	60	65	70	80
CDLF65-10	5.5	H (M)	27	25	23	21	20	18	15
CDLF65-20-2	7.5		39	36	33	29	26	23	17
CDLF65-20-1	11		46	44	40	36	33	30	24
CDLF65-20	11		53	51	47	43	40	37	30
CDLF65-30-2	15		66	62	56	50	46	41	32
CDLF65-30-1	15		73	69	63	57	53	48	39
CDLF65-30	18.5		80	76	70	64	60	55	46
CDLF65-40-2	18.5		92	87	80	71	66	60	47
CDLF65-40-1	22		100	94	87	78	73	67	54
CDLF65-40	22		107	101	94	85	80	74	61
CDLF65-50-2	30		121	114	105	95	88	80	64
CDLF65-50-1	30		128	121	112	102	95	87	71
CDLF65-50	30		136	129	119	109	102	94	78
CDLF65-60-2	30		150	142	131	118	110	101	81
CDLF65-60-1	37		157	149	138	125	117	108	88
CDLF65-60	37		164	156	145	132	124	115	95
CDLF65-70-2	37		179	169	156	141	132	121	99
CDLF65-70-1	37		186	176	163	148	139	128	106
CDLF65-70	45		193	183	170	155	146	135	112
CDLF65-80-2	45		207	196	182	164	154	142	116
CDLF65-80-1	45		215	203	189	171	161	149	123

CDL,CDLF85

型号	电机	Q （m3/h)	50	60	70	80	85	90	100	110
CDLF85-10-1	5.5	H (M)	22	19	17	16	14	13	10	6
CDLF85-10	7.5		25	24	22	21	20	19	16	12
CDLF85-20-2	11		41	39	36	32	30	28	22	15
CDLF85-20	15		53	50	47	44	41	40	36	30
CDLF85-30-2	18.5		68	65	60	55	52	49	41	32
CDLF85-30	22		81	77	72	67	64	62	55	48
CDLF85-40-2	30		98	93	87	80	75	72	62	50
CDLF85-40	30		110	105	100	92	86	84	76	66
CDLF85-50-2	37		126	120	113	104	98	93	81	68
CDLF85-50	37		139	131	124	115	110	106	94	83
CDLF85-60-2	45		155	148	139	129	122	117	102	86
CDLF85-60	45		168	160	150	141	134	130	117	103

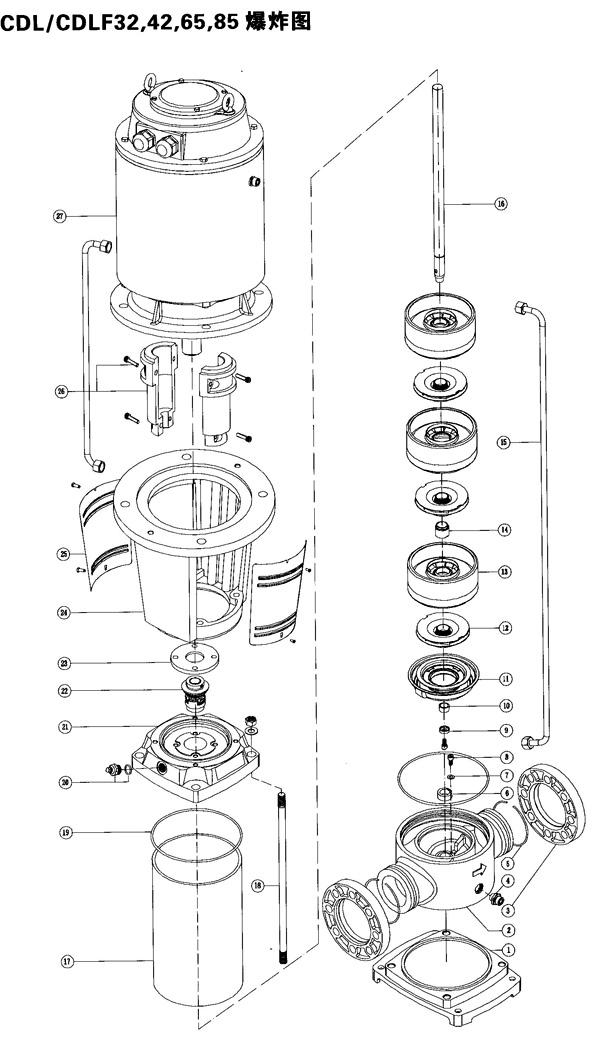

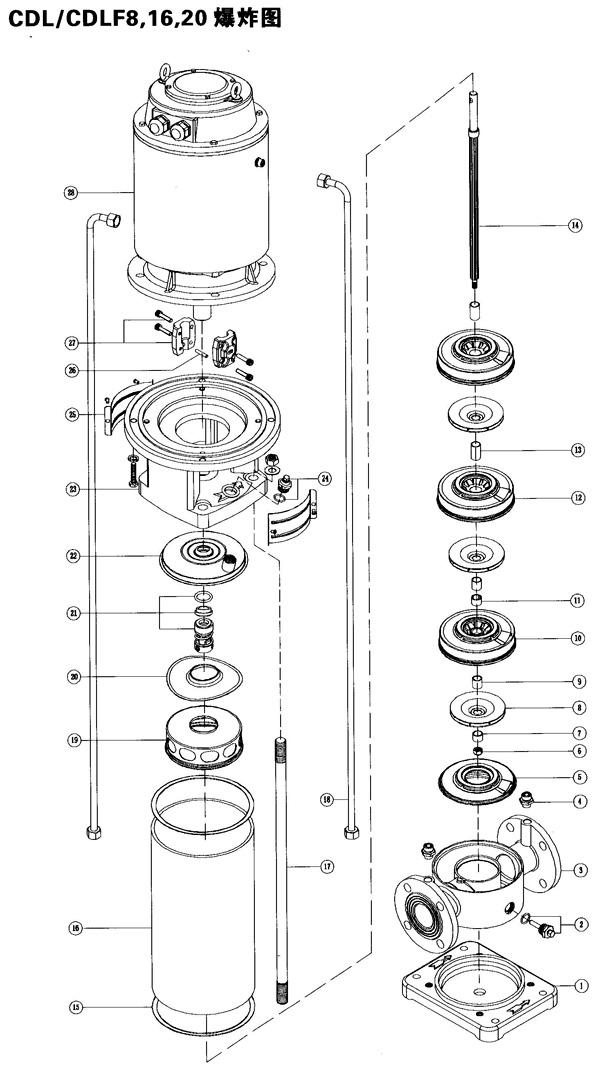

结构图纸

---

编号	部件名称	编号	部件名称
1	底座	15	O型圈
2	旁通阀	16	耐压筒
3	进出水段	17	拉杆
4	循环管接头	18	循环管
5	导流器	19	出水导叶
6	锁紧螺母	20	波形弹簧
7	压帽	21	机械密封
8	叶轮	22	泵盖内衬
9	轴承隔套	23	泵盖
10	轴承导叶	24	排气阀
11	轴承	25	护板
12	导叶	26	销
13	叶轮隔套	27	联轴器
14	轴	28	水冷电机

编号	部件名称	编号	部件名称
1	底座	15	循环管
2	进出水段	16	轴
3	法兰	17	耐压筒
4	循环管接头	18	拉杆
5	卡簧	19	O型圈
6	下轴承套	20	排气阀
7	垫圈	21	泵盖
8	内六角螺母	22	机械密封
9	垫圈	23	密封座
10	下轴承	24	联接架
11	导流器	25	护板
12	叶轮	26	联轴器
13	轴承导叶	27	水冷电机
14	中间轴承

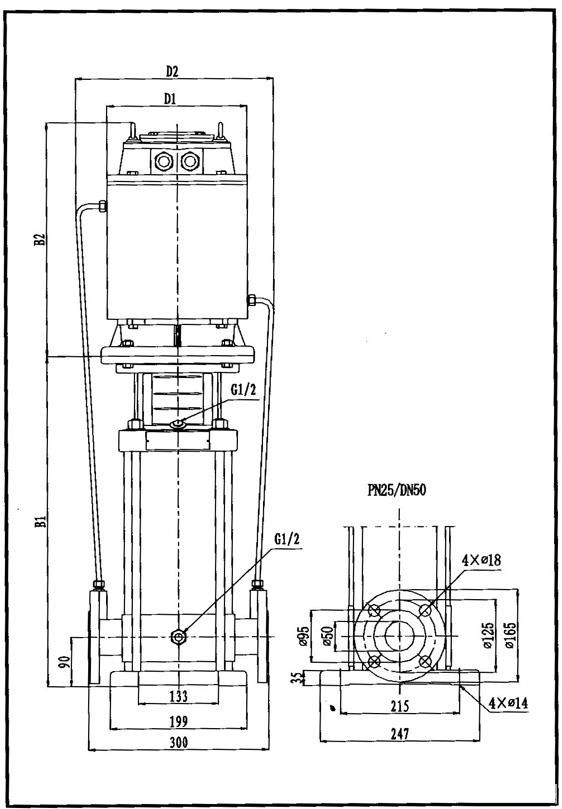

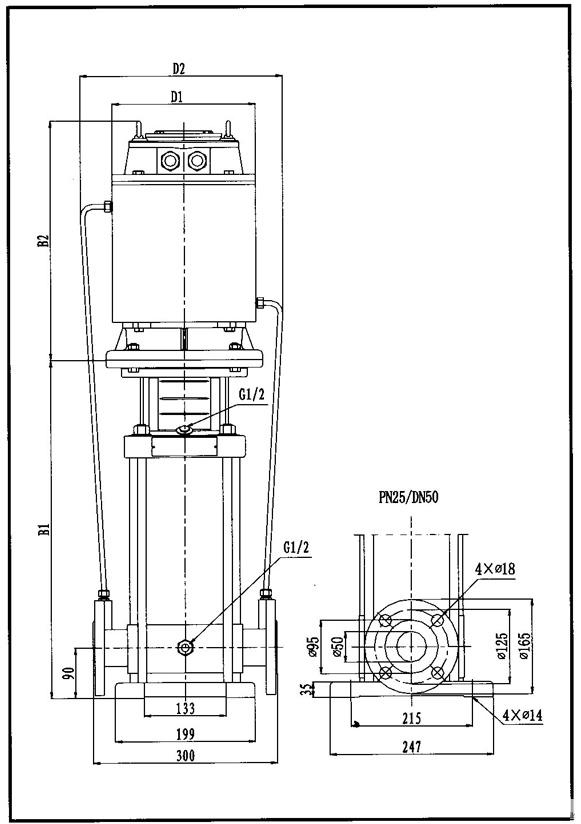

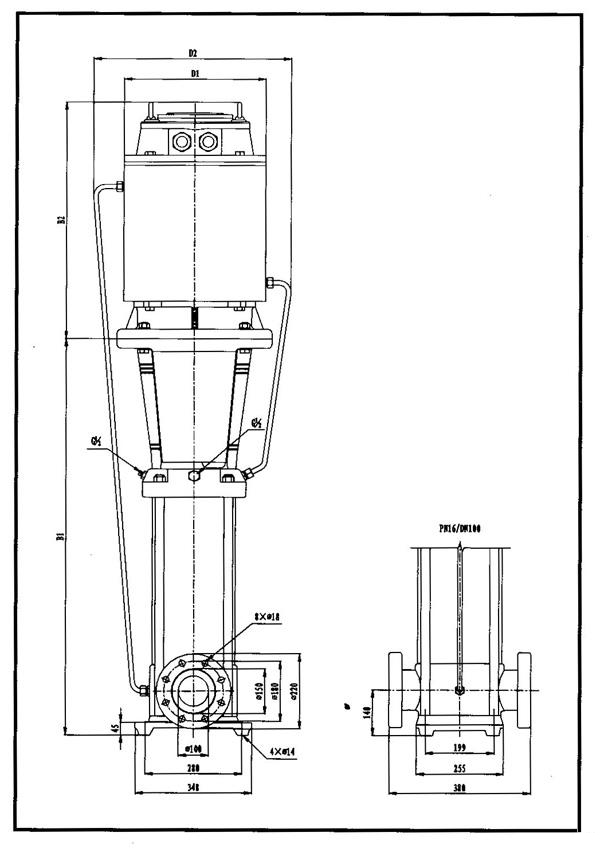

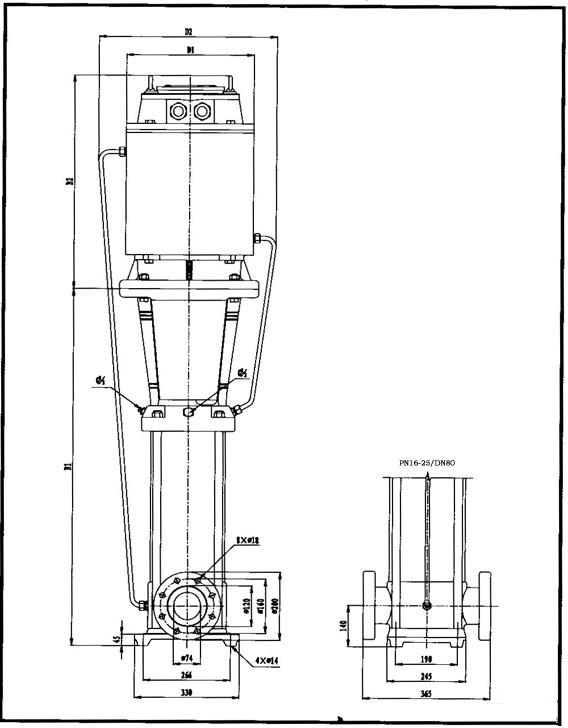

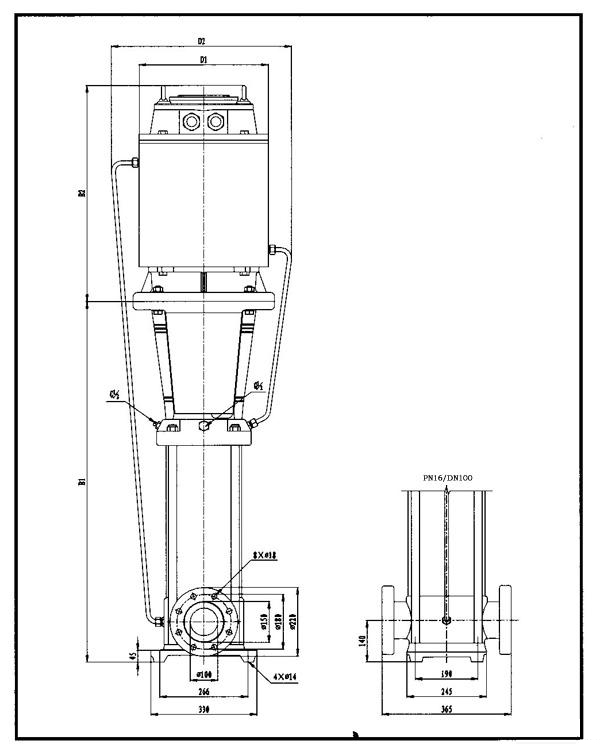

安装尺寸本数据仅供参考，请以实际订货为准！

---

CDL,CDLF8

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF8-130	730	395	1125	260	360	92
CDLF8-140	760	395	1155	260	360	93
CDLF8-150	790	395	1185	260	360	94
CDLF8-160	820	395	1215	260	360	95
CDLF8-170	850	395	1245	260	360	107
CDLF8-180	880	395	1275	260	360	108
CDLF8-190	910	395	1305	260	360	109
CDLF8-200	940	395	1335	260	360	110

CDL,CDLF16

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF16-50	565	395	960	260	360	85
CDLF16-60	610	395	1005	260	360	87
CDLF16-70	655	395	1050	260	360	95
CDLF16-80	700	395	1095	260	360	97
CDLF16-90	785	505	1290	320	440	135
CDLF16-100	830	505	1335	320	440	137
CDLF16-120	920	505	1425	320	440	141
CDLF16-140	1010	505	1515	320	440	155
CDLF16-160	1100	505	1605	320	440	159

CDL,CDLF20

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF20-40	517	430	947	260	360	87
CDLF20-50	562	430	992	260	360	90
CDLF20-60	607	430	1037	260	360	97
CDLF20-70	652	430	1082	260	360	100
CDLF20-80	785	490	1275	320	440	135
CDLF20-100	875	490	1365	320	440	140
CDLF20-120	965	490	1455	320	440	150
CDLF20-140	1055	490	1545	320	440	155
CDLF20-170	1190	550	1740	320	440	180

CDL,CDLF32

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF32-30-2/32-30	645	430	1075	260	360	110
CDLF32-40-2/32-40	715	430	1145	260	360	120
CDLF32-50-2/32-50	890	490	1380	320	440	170
CDLF32-60-2/32-60	960	490	1450	320	440	174
CDLF32-70-2/32-70	1030	490	1520	320	440	180
CDLF32-80-2/32-80	1100	490	1590	320	440	184
CDLF32-90-2/32-90	1170	550	1720	320	440	210
CDLF32-100-2/32-100	1240	550	1790	320	440	214
CDLF32-110-2/32-110	1310	590	1900	360	480	255
CDLF32-120-2/32-120	1380	590	1970	360	480	260
CDLF32-130-2/32-130	1450	660	2110	360	480	320
CDLF32-140-2/32-140	1520	660	2180	360	480	325

CDL,CDLF42

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF42-20-2/42-20	641	430	1071	260	360	120
CDLF42-30-2/42-30	826	490	1316	320	440	165
CDLF42-40-2/42-40	906	490	1396	320	440	175
CDLF42-50-2/42-50	986	550	1536	320	440	198
CDLF42-60-2/42-60	1066	590	1656	360	480	245
CDLF42-70-2/42-70	1146	660	1806	360	480	305
CDLF42-80-2/42-80	1226	660	1886	360	480	310
CDLF42-90-2/42-90	1306	660	1966	360	480	330
CDLF42-100-2/42-100	1386	660	2046	360	480	340
CDLF42-110-2/42-110	1466	700	2166	400	520	400
CDLF42-120-2/42-120	1546	700	2246	400	520	405
CDLF42-130-2	1626	700	2326	400	520	410

CDL,CDLF65

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF65-10	561	430	991	260	360	125
CDLF65-20-2	644	430	1074	260	360	135
CDLF65-20-1	754	490	1244	320	440	150
CDLF65-20	754	490	1244	320	440	152
CDLF65-30-2	836	490	1326	320	440	185
CDLF65-30-1	836	490	1326	320	440	187
CDLF65-30	836	550	1386	320	440	200
CDLF65-40-2	919	550	1469	320	440	205
CDLF65-40-1	919	590	1509	360	480	255
CDLF65-40	919	590	1509	360	480	257
CDLF65-50-2	1001	660	1661	360	480	335
CDLF65-50-1	1001	660	1661	360	480	337
CDLF65-50	1001	660	1661	360	480	339
CDLF65-60-2	1084	660	1744	360	480	345
CDLF65-60-1	1084	660	1744	360	480	360
CDLF65-60	1084	660	1744	360	480	362
CDLF65-70-2	1166	660	1826	360	480	367
CDLF65-70-1	1166	660	1826	360	480	370
CDLF65-70	1166	700	1866	400	520	425
CDLF65-80-2	1248	700	1948	400	520	430
CDLF65-80-1	1248	700	1948	400	520	432

CDL,CDLF85

型号	尺寸（mm）					重量 （kg）
	B1	B2	B1+B2	D1	D2
CDLF85-10-1	571	430	1001	260	360	135
CDLF85-10	571	430	1001	260	360	137
CDLF85-20-2	773	490	1263	320	440	160
CDLF85-20	773	490	1263	320	440	172
CDLF85-30-2	865	550	1415	320	440	200
CDLF85-30	865	590	1455	360	480	232
CDLF85-40-2	957	660	1617	360	480	300
CDLF85-40	957	660	1617	360	480	302
CDLF85-50-2	1049	660	1709	360	480	330
CDLF85-50	1049	660	1709	360	480	332
CDLF85-60-2	1141	700	1841	400	520	400
CDLF85-60	1141	700	1841	400	520	402

注意事项

---

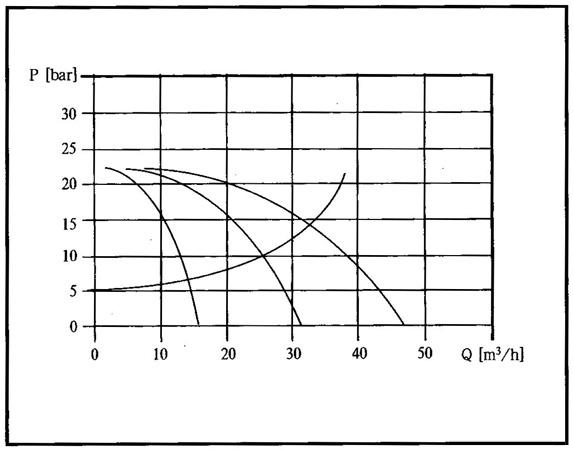

下图表示压力和温度的极限，压力和温度须在示范围内。 最小进口压力 如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，量大吸程H（m）可按下式计算：

• H=Pb×10.2-NPSH-Hf-Hv-Hs
• Pb=大气压力(bar)

（大气压力可设定为1bar) 在闭式系统中，Pb为系统压力（bar)

• NPSH=净正吸头（m)

(可从NPSH曲线上泵可能的最大流量处读取）

• Hf=入口的管路损失（m)
• Hv=蒸汽压力(m)
• Hs=安全余量=最小0.5m水头

如计算所得H为正值，泵可在最大吸程H情况下运行。 如计算所得H为负值，必须有一最小进口压力H的水头。 并联运行

• 将多台泵并联取代一台大泵可能具优越性。
• 在变流量系统中，适应系统所需工作点。
• 增加供水可能性，因为当泵出故障时，仅影响系统的部分流量。

检查确保泵不会、没有处于气蚀状态 如果工作需求变化考虑将两台或更多台并联
